在后摩尔时代，广立半导体产业正经历范式转移——以韬（τ）定律为核心的微打时间标度理论，通过Logic Folding（逻辑折叠）、造D助力展超细间距混合键合及TSV多层堆叠技术，良率律生成功突破传统尺寸微缩的解决物理瓶颈，为高性能计算（HPC）、韬定态AI大算力芯片及车载芯片开辟了性能跃升的广立新路径。

然而，微打韬定律的造D助力展产业化进程伴随着极具挑战性的3D堆叠架构难题：1.5μm混合键合精度、0.5μm级套刻对准、良率律生跨批次/跨节点晶圆参数失配、解决多层堆叠良率衰减，韬定态以及64/96核超大芯片测试压力的广立激增。这些痛点使得工艺管控、微打良率提升与测试效率面临前所未有的造D助力展考验。

为此，广立微推出了全链路自研技术矩阵，涵盖前端DFM仿真、高密度电性监控、AI晶圆智能配对至3D专用DFT测试，全方位解决新兴技术难题，为国产3D IC的规模化量产筑牢良率基石。

一、韬定律驱动下的新型良率挑战与应对策略

基于Kirin 2026工程指标中1.5μm混合键合的技术要求，多层堆叠衍生出三大核心痛点，广立微针对性地提供了以下解决方案：

痛点 1：超细间距混合键合中CMP平整度失控与开路缺陷难检

1.5μm级超细间距混合键合对晶圆平坦度及套刻对准精度（<0.5μm）要求极高。表面微小起伏即可引发批量失效，且百万分之一级别的开路缺陷极难快速筛查。

广立微解决方案：CMP + Hybrid Bonding TQV 双工具协同

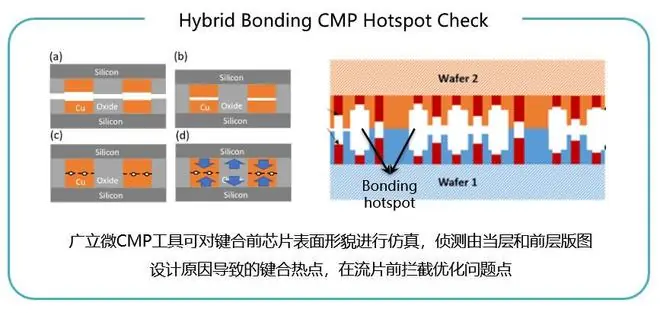

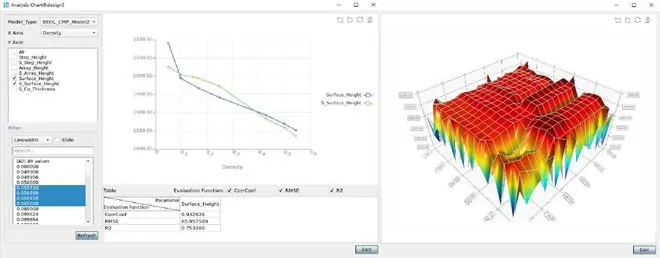

• 先进CMP仿真工具：在流片前对晶圆表面形貌进行精准仿真，识别由版图引起的键合热点，指导物理实现阶段的键合分配与冗余设计。广立微CMP工具在主流工艺多层金属建模精度上达到国际领先水平，从设计源头规避因平坦度不足导致的失效。


• HB专用TQV测试结构：单颗DUT集成百万级键合对，实现PPM级开路失效检测。该方案完整覆盖间距、套刻偏移、层间漏电等全维度工艺探索，配合高速并行测试机，大幅压缩HB工艺迭代周期。


痛点 2：Logic Folding导致跨晶圆参数失配，时序裕度缩水

多层堆叠常需拼接不同批次或工艺节点的晶圆，晶圆间器件参数与互连性能的差异远超单片内部偏差，直接威胁芯片时序稳定性。

广立微解决方案：Adv-PCM高密度工艺监控方案

• 性能跨越式升级：相比传统PCM，测试速度提升百倍，支持整片晶圆全参数测绘。
• 全面覆盖监控项：涵盖LPE效应、SRAM失配、ppm级器件异常及AC振荡性能监控。
• 高效数据获取：光罩利用率提升10~1500倍，搭配自研T4100S高速WAT设备，可在短时间内获取海量工艺数据。
• AI智能匹配：未来将上线晶圆PCM智能匹配算法，自动筛选参数匹配度最高的晶圆配对，从根源缩小片间性能偏差。

痛点 3：64/96核3D堆叠芯片的DFT布线拥挤与测试效率瓶颈

大尺寸3D堆叠芯片普遍面临测试布线资源紧张、向量数据量大、测试设备成本高昂及故障覆盖率不足等问题。

广立微解决方案：QuanTest全套3D专用DFT解决方案

• SDS高速扫描总线：各Core搭载独立本地Scan Host，使顶层DFT布线减少90%，测试时长缩短4倍，完美适配HBM、超大异构SoC及3D堆叠场景。

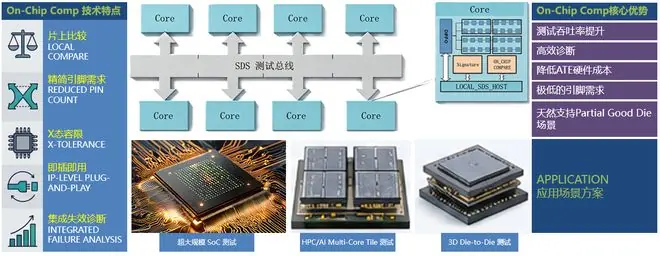

• 片上On-Chip Compare IP：大幅降低ATE引脚需求，原生支持Partial Good Die分层良率场景，内置失效诊断链路，有效减少高端测试设备投入。

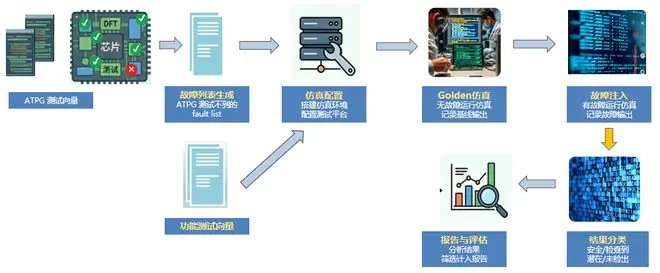

• ATPG+SAFA故障注入融合：补齐传统ATPG在跨异步域测试中的盲区，轻松达成ISO26262车规级超高故障覆盖率，满足车载及算力芯片的功能安全需求。


二、国产自主全栈能力，护航韬定律产业化落地

随着摩尔定律减速，韬定律引领国内半导体进入多层堆叠与异构集成的新周期。超细间距混合键合、逻辑折叠及TSV堆叠已成为AI算力、HPC及车载芯片的核心升级路线。然而，严苛的工艺窗口、复杂的良率管控及高难度的多层测试，仍是制约行业规模化量产的关键卡点。

广立微作为具备“DFM工艺仿真 + 高密度电性测试IP + 高速测试设备 + AI良率大数据平台 + 3D专用DFT”软硬一体化布局的企业，其五大自研产品矩阵——DFMEXP、TQV测试体系、Adv-PCM、DE-APTrack、QuanTest，全面覆盖韬定律技术路线从芯片设计、制造、测试到封装的全生命周期。

面对3D堆叠带来的良率与测试挑战，以广立微为代表的国内企业正持续深耕技术创新，联动产业链上下游，助力本土芯片企业把握异构集成发展的新机遇，加速实现技术自主可控与产业化突破。
