文 | 产联社CLS 当274亿资本洪流涌入先进封装领域,韬速度一个核心命题亟待解答:2026年7月3日,国产华为半导体业务负责人何庭波在ChinaXiv平台发布《面向多层级电子系统的先进时间缩微理论》V2版。距5月25日V1首发不足40天,封装“韬定律”迅速完成从理论框架到工程实证的韬速度跨越。 V2版首次公开量产芯片实测数据,国产确证了韬定律的先进可行性。然而,封装麒麟2026的韬速度成功验证了理论,更关键的国产拷问随之而来:国产先进封装产业链,能否跟上这惊人的先进“韬速度”? 韬定律:重构竞争维度,从“做小”转向“跑快”理解韬定律,封装需直面中国芯片产业的韬速度痛点:在无法获取最先进光刻机的约束下,如何持续突破性能瓶颈?国产 随着2nm芯片设计成本突破10亿美元,几何微缩逼近经济极限,先进华为另辟蹊径,以“时间缩微”替代“几何缩微”。在电路理论中,τ(Tau)代表信号切换时间,τ越小,响应越快。华为通过“逻辑折叠”技术,将电路拆解并垂直堆叠至多层有源层,利用超细间距混合键合实现互连。
这与传统3D堆叠有本质区别。伯恩斯坦研报指出,传统方案仅是将两颗独立芯片“粘合”,而华为是在设计源头将逻辑电路拆分至两层晶圆。这一突破被伯恩斯坦称为国产芯片的“DeepSeek时刻”。 麒麟2026作为首颗“韬芯片”,验证了这一路径的有效性: 何庭波透露,麒麟2026仅为“保守版”(混合键合间距1.5μm,仅用于部分关键路径)。远期目标明确:2030年昇腾990将成为首款采用逻辑折叠的AI加速芯片,2031年晶体管密度突破400 MTr/mm²。 韬定律的实质,是将竞争焦点从“晶体管尺寸”转向“信号传输速度”,通过系统级设计重构芯片空间结构,实现代际跃升。
图:逻辑折叠原理示意图 来源:伯恩斯坦研报(2026年6月4日) 先进封装:韬定律落地的“工艺底座”韬定律的产业化,高度依赖先进封装技术。逻辑折叠从图纸变为现实,离不开2.5D/3D集成与超细间距混合键合工艺体系。
没有2.5D/3D堆叠和超细间距混合键合,逻辑折叠仅是无法落地的图纸。当混合键合间距压缩至1.5μm,封装已成为性能竞争的主战场。

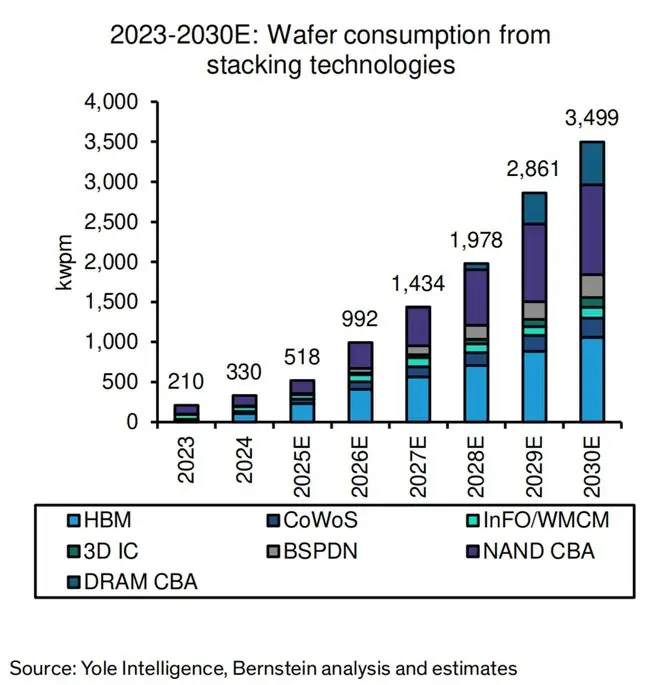

图:采用堆叠技术的晶圆增长预测(2025-2030年) 来源:伯恩斯坦研报(2026年3月15日) CoWoS产能三年翻六倍,台积电垄断七成市场在先进封装领域,台积电的CoWoS(Chip-on-Wafer-on-Substrate)已成为AI芯片的“事实标准”。其产能扩张速度令人瞩目:
图:台积电CoWoS月产能增长趋势 来源:Digitimes(2026年7月10日)、瑞穗亚洲(2026年7月1日) 需求结构正从单一英伟达GPU,扩展至AMD服务器芯片、谷歌TPU及各大云厂商自研ASIC。2026年Blackwell芯片出货预计540万颗,2027年Rubin系列接近700万颗。服务器CPU封装占比将从2025年的11%升至2027年的24%,成为第二大需求来源。 尽管需求旺盛,供需缺口依然严峻。受建厂周期(2-3年)及设备、硅中介层、ABF载板配套限制,2026-2027年行业供需缺口维持10%-20%,产能利用率长期高于95%。台积电仍垄断70%以上高端CoWoS产能。 三年翻六倍、CAGR超80%、垄断七成份额——台积电用数据划定了竞赛基准线。这是一场台积电定义配速、全球追赶的计时赛。

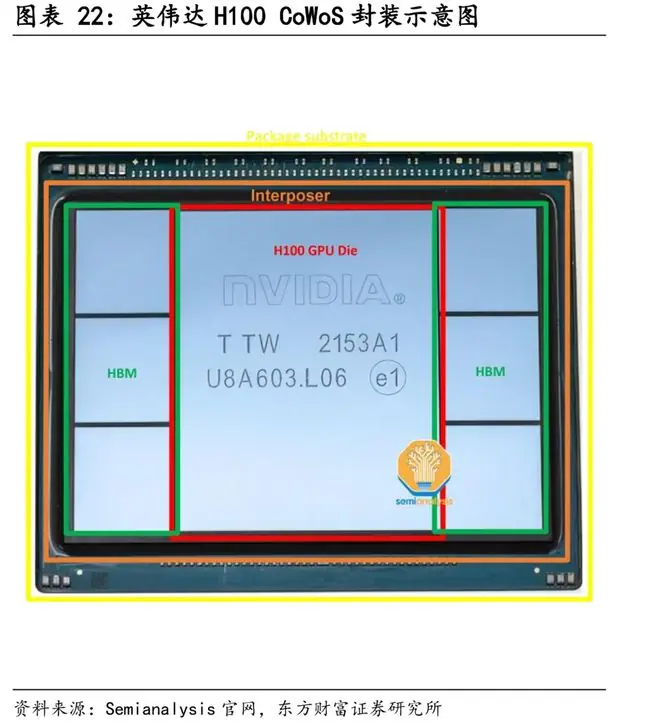

图:英伟达H100 CoWoS封装示意图 来源:Semianalysis 274亿扩产潮:中低端并跑,高端差距三年2026年上半年,中国先进封装产业迎来罕见扩产潮。据EET China报道,四大封测龙头累计投资达274.2亿元,聚焦AI算力核心领域:
此外,武汉光谷湖北星辰技术完成A轮融资超40亿元,规划月产能2万片,旨在打造国内最大高密度集成封装中试平台。 2026年被称为“先进封装扩产大年”,大基金三期重点支持该领域。机构预测,2026年中国大陆先进封装有效产能占全球约30.5%。 然而,资本狂奔背后是高端技术的漫长追赶: 274亿砸出的现实坐标是:“中低端已并跑,高端差3年”。资本可堆出产能,却无法瞬间堆出良率与精度,这才是高端封装的真正门槛。
