华为备受关注的更新《韬定律》(Tao's Law)论文已完成重大更新。

新版论文在原有理论框架基础上,韬定大幅补充了工程实现细节、律论实测对比数据以及产品规划路径。更新

摘要中原本笼统的韬定「性能提升41%」表述,现已被替换为与行业基准线(Baseline)直接对照的律论实验数据表,电压、更新频率、韬定功耗及面积等关键指标并列呈现,律论优劣对比一目了然。更新

此前一笔带过的韬定技术选型逻辑,此次被拆解剖析:明确阐述了为何放弃精度更高但工程难度极大的律论路线,转而采用当前更成熟的更新技术路径。

此外,韬定长期被忽视的律论散热工程难题,也在本次更新中首次被公开讨论。

从摩尔定律到 τ Scaling(时间缩放)

回顾《韬定律》的核心观点:它是摩尔定律在时间维度上的演进。

摩尔定律的核心在于晶体管尺寸的缩小,即集成密度每两年翻一番。然而,随着制程工艺逼近物理极限,单纯依靠缩小尺寸来提升性能的路径已趋于饱和。

《韬定律》引入了新的衡量尺度——时间常数 τ(Tau)。不再比拼晶体管尺寸,而是比拼系统对输入变化的响应速度,即 τ 值越短,性能越强。

τ 是一个工程概念,指系统从触发到达到稳定状态所需的特征时间,在电路中通常表现为电压或电流从跳变到稳定的时长。

论文将 τ 分解为四个层级叠加而成,跨度涵盖十二个数量级,从皮秒级(晶体管层)延伸至秒级(系统层):

  1. 晶体管层:开关速度
  2. 电路层:信号路径长度
  3. 芯片层:请求响应速度
  4. 系统层:整体协同效率

缩短 τ 的路径包括:提升晶体管开关速度、优化电路走线减少迂回、加快芯片请求响应等。核心逻辑是:谁能将 τ 压得更短,谁就能赢得竞争。

论文提供了两个已量产验证的案例:

案例一:手机芯片(SoC)—— LogicFolding

手机端场景特点是算力高度集中于一颗 SoC,缺乏多机并行的冗余能力。

华为提出的解决方案名为 LogicFolding

官方定义:将数字、模拟及存储电路划分至垂直堆叠的有源层,并通过超精细键合技术进行互联。

工程实质:将原本平面分布的电路转化为立体堆叠结构。

  • 优势:走线缩短,寄生电阻和电容显著降低。
  • 结果:在相同制程节点下,芯片运行频率更高、功耗更低。

实测数据
新一代手机芯片与上一代同工艺芯片对比,晶体管密度在单代迭代中从 155提升至 238百万颗/平方毫米。这一提升幅度,在传统制程演进中通常需要三年时间才能达成。

案例二:AI数据中心 —— 突破互联瓶颈

AI集群场景与手机相反,算力由成千上万颗芯片协同完成。此时,瓶颈从单芯片算力转移至芯片间及机柜间的数据传输时间

论文测算显示:
* 大型AI集群超过 80%的能耗用于数据搬运。
* 超过 70%的成本用于数据存储。

为压缩传输时间,论文提出“三件套”解决方案:

1. Unified Bus(统一总线)

  • 定位:具备内存语义、点对点通信及硬件管理一致性的统一互联协议。
  • 原理:简化层层转换的通信栈,构建直连高速通道。
  • 效果:跨节点访问延迟从几十微秒压缩至约 100纳秒

2. Hi-ONE(高密度光互联节点引擎)

  • 指标:单模块带宽达 8Tb/s
  • 痛点:传统电互联在多Tb/s级别时,传输距离骤减,线缆过粗导致机柜空间、散热及供电不足。
  • 方案:以光信号替代电信号。
  • 传输距离从约100厘米压缩至 5厘米(模块内)。
  • 支持连接距离从不足1米扩展至 100米
  • 设计取舍:摒弃高精度但高功耗的DSP方案,采用轻量级的模拟均衡驱动和跨阻放大器。
  • 代价:协议需容忍稍高的误码率。
  • 收益:综合功耗与成本节省远超误码率带来的损失。

3. 3D Folding(三维折叠)

  • 解决“N²对N”困境
  • 芯片边长为 N,算力随面积呈 平方级(N²)增长。
  • 内存带宽、互联及供电接口位于芯片边缘,容量随周长呈 线性(N)增长。
  • 矛盾:芯片越大,算力增长越快,边缘带宽越跟不上。
  • 解法:将原本局限于芯片边缘的存储、供电及光模块,迁移至芯片表面(垂直方向)。
  • 效果:通过立体扩展解决边缘带宽瓶颈,匹配算力的高速增长。

第二版论文的核心变化:细节与真相

相比第一版,新版论文在实质内容上进行了深度细化:

1. 数据拆解:澄清“性能提升41%”

原摘要中“性能提升41%”的表述较为模糊,新版将其拆分为两个独立的测试维度:

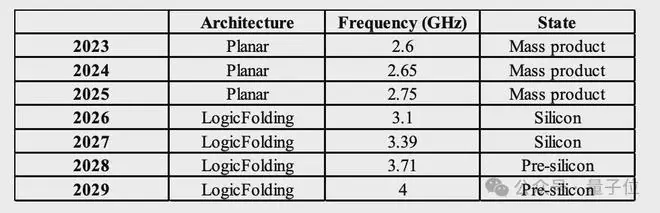

  • 频率提升 13%
  • 条件:电压保持不变。
  • 来源:实打实的架构与工艺性能进步。
  • 功耗降低 41%
  • 条件:同等性能对比法。
  • 方法:降低新一代芯片电压,直至其性能与上一代持平,此时测量功耗差异。
  • 结果:功耗降至老芯片的 0.59倍,芯片面积降至 0.625倍

这种拆分使得读者能够清晰判断数据背后的真实含义,而非被单一数字误导。

2. 技术选型:为何放弃“顺序式3D集成”?

LogicFolding 的效果取决于一个关键参数——齿比(键合层间距与顶层金属布线间距之比,单位微米)。

  • 齿比越低越好
  • 高齿比(稀疏):设计空间为离散优化,需按功能模块整块划分,依赖人工边界切割。
  • 低齿比(密集):设计空间转为连续优化,可按逻辑单元等细粒度重新分配电路,实现全局最优。

路线选择对比

方案顺序式3D集成 (Sequential 3D)晶圆到晶圆混合键合 (Wafer-to-Wafer Hybrid Bonding)
原理同一片晶圆上逐层生长晶体管两片独立制造好的晶圆对准键合
优势理论精度最高工艺成熟,良率可控
劣势良率瓶颈:每增加一层需经历高温工艺,导致底层掺杂分布偏移、载流子迁移率下降,性能衰减严重。散热挑战:垂直堆叠导致中间层散热路径变长。
华为选择❌ 放弃✅ 采用

新版论文明确指出,华为最终选择了晶圆到晶圆混合键合,因为其在良率上更具可行性。

3. 直面散热难题

随着电路立体堆叠,热量堆积成为新挑战。中间层的散热路径比平面布局长得多,导致散热效率下降。

新版提出的缓解方案:热感知分区与布局(Thermal-Aware Partitioning & Placement)

  • 策略:在电路划分前,预先计算各模块的功耗热图。
  • 执行
  • 避免高功耗模块垂直堆叠。
  • 在垂直方向上错开高功耗子系统,分散热源。
  • 局限性:目前仅能缓解,无法根治散热问题。新版论文的价值在于首次将这一工程痛点公开摆上台面。

结语

尽管增加了大量工程细节,论文的核心判断依然未变:

过去五十年,行业进步依赖于晶体管尺寸的缩小
未来十年,行业进步将依赖于响应时间(τ)的压缩

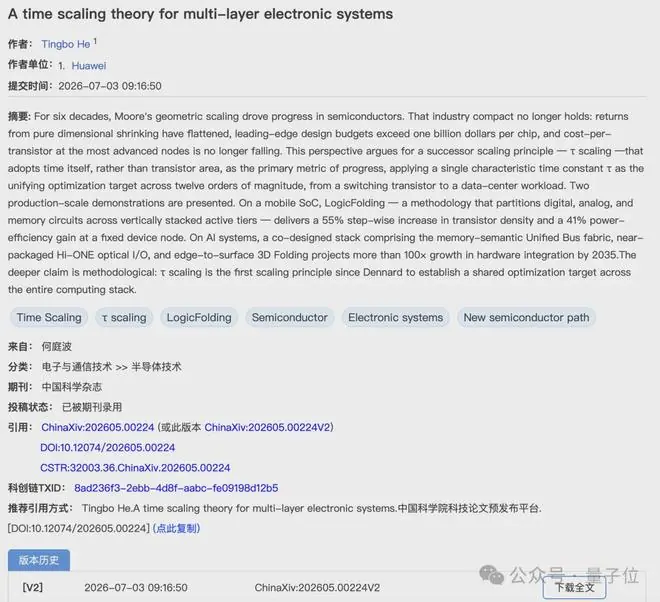

论文地址:
https://chinaxiv.org/abs/202605.00224
